Déan teagmháil le córais adhainte, feiste, prionsabal na hoibríochta

Is gá go mbeidh córas adhainte ag aon charr a bhfuil inneall dócháin inmheánaigh aige, i leictreonaic. Ionas go n-adhaíonn an meascán de bhreosla adamhach agus aer sna sorcóirí, tá urscaoileadh réasúnta ag teastáil. Ag brath ar mhodhnú líonra ar bord an ghluaisteáin, sroicheann an figiúr seo 30 míle volta.

Cad as a dtagann an fuinneamh seo mura dtáirgeann an ceallraí sa charr ach 12 volta? Is í an chorna adhainte an phríomhghné a ghineann an voltas seo. Déantar cur síos ar mhionsonraí maidir leis an gcaoi a n-oibríonn sé agus na modhnuithe atá ar fáil in athbhreithniú ar leithligh.

Anois beimid ag díriú ar phrionsabal oibríochta ceann de na cineálacha córais adhainte - déantar teagmháil le (faoi chineálacha éagsúla SZ anseo).

Cad is córas adhainte carr teagmhála ann

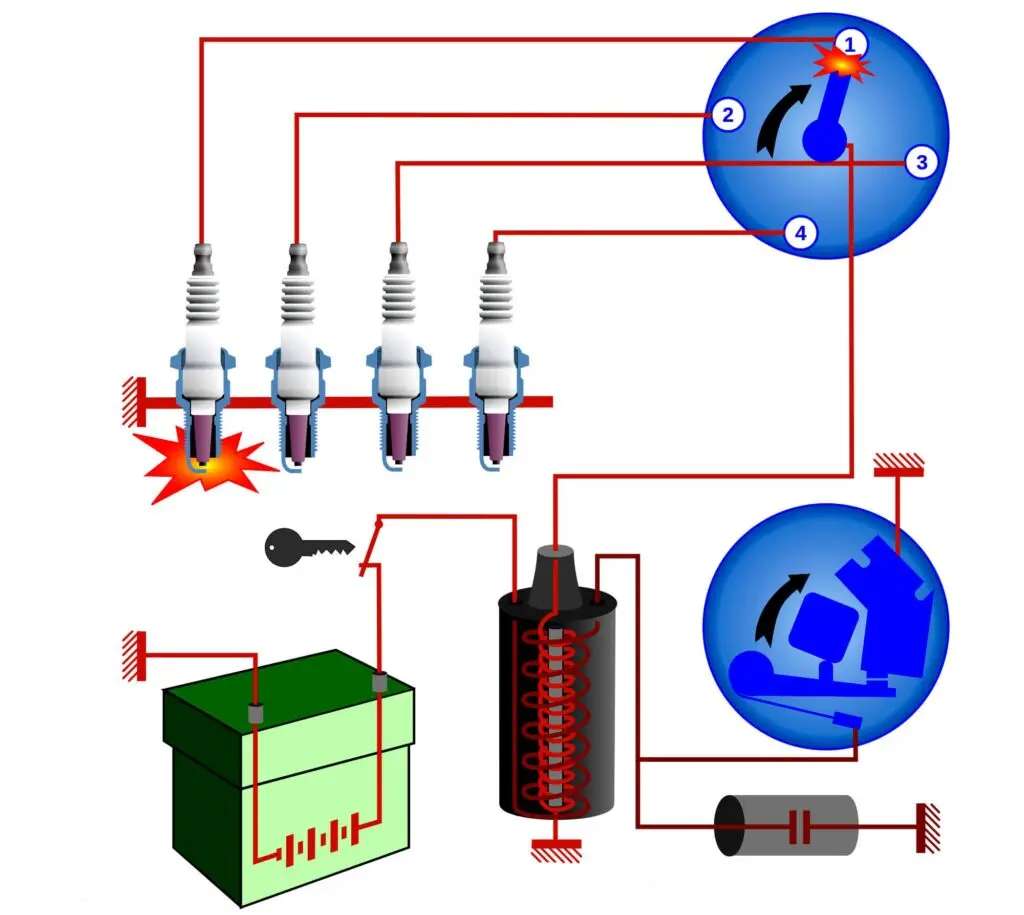

Tá gluaisteán nua-aimseartha tar éis córas leictreach de chineál ceallraí a fháil. Seo a leanas a scéim. Tá cuaille dearfach na ceallraí ceangailte le sreanga le gach trealamh leictreach sa charr. Tá an lúide ceangailte leis an gcorp. Ó gach feiste leictreach, tá an sreang dhiúltach ceangailte leis an gcuid miotail atá ceangailte leis an gcorp. Mar thoradh air sin, tá níos lú sreanga sa charr agus déantar an ciorcad leictreach a dhúnadh tríd an gcorp.

Saighead dubh - sruth ísealvoltais, saighead dearg - ard

Is féidir leis an gcóras adhainte gluaisteán a bheith teagmhála, neamhtheagmhála nó leictreonach. Ar dtús, bhain na meaisíní úsáid as an gcineál teagmhála córais. Faigheann gach samhail nua-aimseartha córas leictreonach atá difriúil go bunúsach ó chineálacha roimhe seo. Tá an adhaint iontu á rialú ag micreaphróiseálaí. Mar mhodhnú idirthréimhseach idir na cineálacha seo, tá córas gan teagmháil ann.

Díreach mar atá i roghanna eile, is é cuspóir an SZ seo impulse leictreach den neart riachtanach a ghiniúint agus é a threorú chuig spréach-phlocóid ar leith. Tá dáileoir nó dáileoir interrupter ag an gcineál teagmhála atá ag an gcóras ina chiorcad. Rialaíonn an eilimint seo carnadh fuinnimh leictreach sa chorna adhainte agus dáileann sé an neamhchlaonadh ar na sorcóirí. Cuimsíonn a ghaireas eilimint cam, a dhúnann ciorcaid leictreacha coinnle áirithe gach rothlach ar seafta. Déantar cur síos ar níos mó sonraí faoina struchtúr agus a fheidhmiú in alt eile.

I gcodarsnacht leis an gcóras teagmhála, tá cineál rialaithe trasraitheora ag an analógach gan teagmháil ar charnadh agus dáileadh an neamhchlaonta.

Déan teagmháil le léaráid an chórais adhainte

Is éard atá sa chiorcad teagmhála SZ:

• Glas adhainte. Is grúpa teagmhála é seo a gcuirtear córas an ghluaisteáin ar bord i ngníomh leis agus a dtosaíonn an t-inneall ag úsáid an tosaithe. Briseann an eilimint seo ciorcad leictreach ginearálta aon ghluaisteáin.
• Soláthar cumhachta ceallraí. Cé nach bhfuil an t-inneall ag rith, tarraingítear sruth leictreach ón gceallraí. Feidhmíonn ceallraí an ghluaisteáin mar chúltaca freisin mura soláthraíonn an malartóir dóthain fuinnimh chun an trealamh leictreach a oibriú. Le haghaidh sonraí ar an gcaoi a n-oibríonn an ceallraí, léigh anseo.

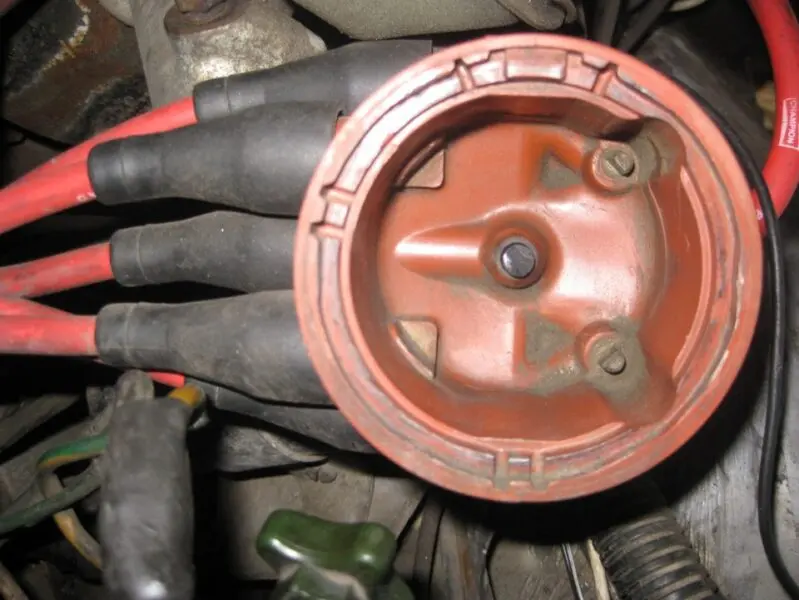

• Dáileoir (dáileoir). Mar a thugann an t-ainm le tuiscint, is é an aidhm atá leis sruth ardvoltais a dháileadh ón gcorna adhainte ar na plocóidí spréach ar fad ar a seal. D’fhonn seicheamh oibríochta na sorcóirí a urramú, téann sreanga ardvoltais de fhaid éagsúla ón dáileoir (nuair atá siad ceangailte, is fusa na sorcóirí a nascadh i gceart leis an dáileoir).
• Comhdhlúthadán. Tá an toilleoir ceangailte leis an gcomhlacht comhla. Cuireann a ghníomh deireadh le sparáil idir camáin deiridh / oscailte an dáileora. De bharr spréach idir na heilimintí seo is cúis leis na camáin a dhó, rud a d’fhéadfadh cailliúint teagmhála idir cuid acu. Mar thoradh air seo ní dhófaidh breiseán áirithe, agus caithfear an meascán aerbhreosla gan dóite isteach sa phíopa sceite. Ag brath ar mhodhnú an chórais adhainte, d’fhéadfadh toilleas an toilleora a bheith difriúil.
• Spréachphlocóid. Déantar cur síos ar mhionsonraí faoin bhfeiste agus ar a bprionsabal oibríochta ar leithligh... I mbeagán focal, téann impulse leictreach ón dáileoir chuig an leictreoid lárnach. Ós rud é go bhfuil achar beag idir é agus an eilimint taobh, tarlaíonn miondealú le foirmiú spréach cumhachtach, a adhaíonn an meascán aeir agus breosla sa sorcóir.
• Tiomáint. Níl tiomántán aonair feistithe ar an dáileoir. Tá sé ina shuí ar seafta atá sioncronaithe leis an camshaft. Rothlaíonn rotor na meicníochta dhá uair chomh mall leis an crankshaft, díreach cosúil leis an camshaft uainiúcháin.
• Cornaí adhainte. Is é post na heiliminte seo an sruth ísealvoltais a thiontú ina chuisle ardvoltais. Beag beann ar an modhnú, beidh dhá fhoirceannadh sa chiorcad gearr. Gabhann leictreachas tríd an mbunscoil ón gceallraí (nuair nach bhfuil an carr tosaithe) nó ón gineadóir (nuair a bhíonn an t-inneall dócháin inmheánaigh ag rith). Mar gheall ar athrú géar sa réimse maighnéadach agus sa phróiseas leictreach, tosaíonn an eilimint thánaisteach ag carnadh sruth ardvoltais.

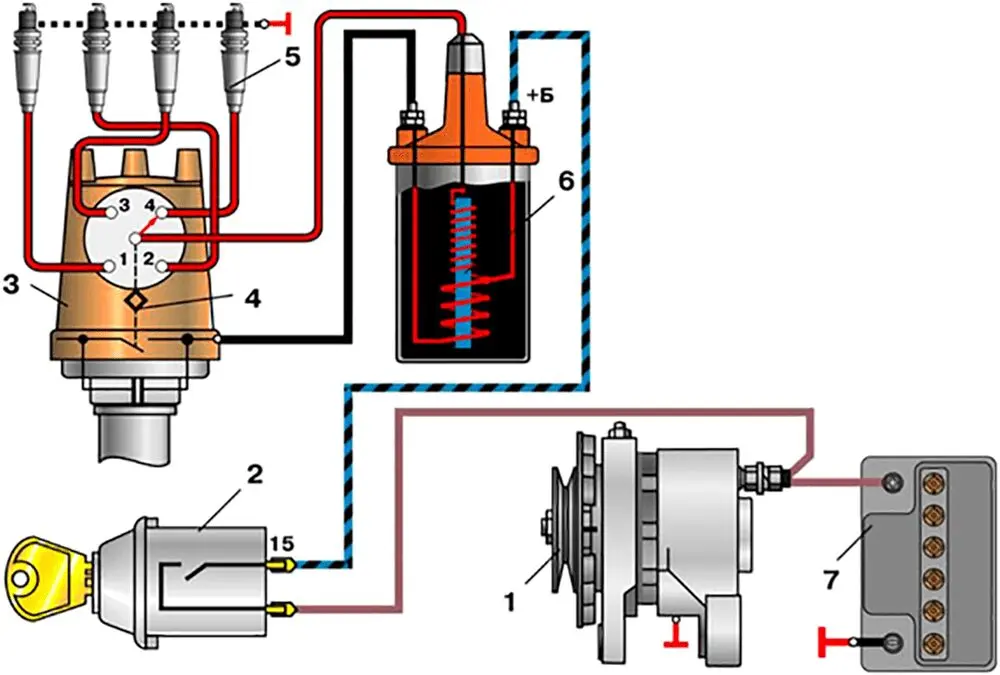

1 ghineadóir; 2 lasc adhainte; 3 dáileoir; 4 scoradán; 5 pluga spréach; 6 chorna adhainte; 7 ceallraí

Tá roinnt modhnuithe i measc na gcóras teagmhála. Seo na príomhdhifríochtaí atá acu:

1. Is é an scéim is coitianta KSZ. Tá dearadh clasaiceach air: corna, scoradán agus dáileoir amháin.
2. A mhodhnú, lena n-áirítear braiteoir teagmhála agus gné de réamhstóráil fuinnimh.
3. Is é an tríú cineál córais teagmhála KTSZ. Chomh maith le teagmhálacha, beidh trasraitheoir agus feiste stórála de chineál ionduchtaithe ar a ghléas. I gcomparáid leis an leagan clasaiceach, tá buntáistí éagsúla ag baint leis an gcóras teagmhála-trasraitheora. Is é an chéad móide nach dtéann ardvoltas trí na teagmhálacha. Ní oibreoidh an comhla ach le bíoga rialaithe, mar sin níl aon spréach idir na camáin. De bharr feiste den sórt sin is féidir gan an toilleoir a úsáid sa dáileoir. Sa mhodhnú teagmhála-trasraitheora, is féidir spréach ar na plocóidí spréach a fheabhsú (tá an voltas ar an foirceannadh tánaisteach níos airde, mar gheall ar féidir an bhearna spréach-phloc a mhéadú ionas go mbeidh an spréach níos faide).

Chun tuiscint a fháil ar an SZ a úsáidtear i gcarr áirithe, ní mór duit féachaint ar líníocht an chórais leictreachais. Seo an chuma atá ar léaráidí na gcóras sin:

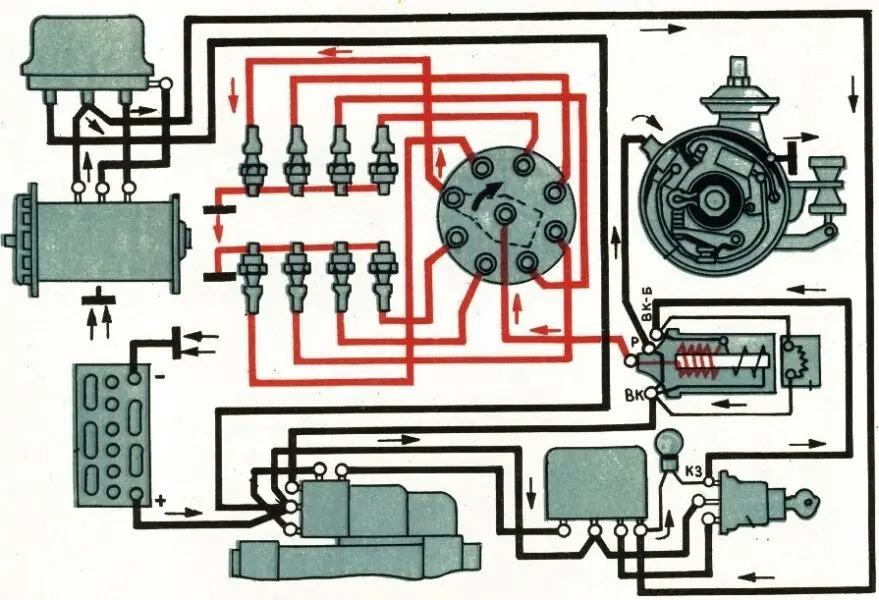

(KSZ): 1 - plocóidí spark; 2 - dáileoir; 3 - tosaithe; 4 - lasc adhainte; 5 sealaíochta tarraingt tosaithe; 6 - friotaíocht breise (variator); 7 - coil adhainte

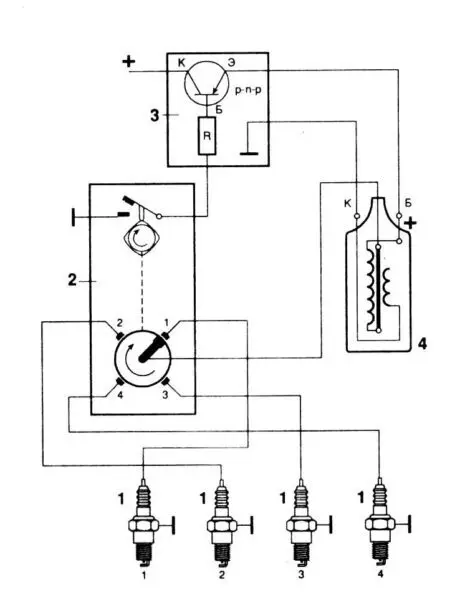

(KTSZ): 1 - plocóidí Spark; 2 - dáileoir adhainte; 3 - lasc; 4 - coil adhainte. Marcáil na leictreoidí trasraitheora: K - bailitheoir, E - emitter (an dá chumhacht); B - bonn (bainisteoir); Is friotóir é R.

Prionsabal oibríochta an chórais adhainte teagmhála

Cosúil le córas gan teagmháil agus leictreonach, oibríonn an t-aschur teagmhála ar phrionsabal an fhuinnimh a thiontú agus a stóráil, a sholáthraítear ón gceallraí go dtí foirceannadh príomhúil an chorna adhainte. Tá dearadh claochladáin ag an eilimint seo a athraíonn 12V ina voltas suas le 30 míle volta.

Déanann an dáileoir an fuinneamh seo a dháileadh ar gach spréach-phlocóid, a mbíonn spréach ann sna sorcóirí gach re seach, de réir uainiú na comhla agus strócanna innill, atá leordhóthanach chun an VTS a adhaint.

Is féidir obair uile an chórais adhainte teagmhála a roinnt go coinníollach sna céimeanna seo a leanas:

1. Gníomhachtú an líonra ar bord. Casann an tiománaí an eochair, dúnann an grúpa teagmhála. Téann leictreachas ón gceallraí go dtí an ciorcad gearr bunscoile.
2. Giniúint srutha ardvoltais. Tarlaíonn an próiseas seo mar gheall ar fhoirmiú réimse maighnéadach idir casadh na gciorcad bunscoile agus tánaisteach.
3. Ag tosú an mhótair. Nuair a dhéantar an eochair sa ghlas a chasadh ar an mbealach ar fad spreagtar an tosaitheoir a nascadh le líonra leictreach an ghluaisteáin (déantar cur síos ar gach rud atá uait ar oibriú na meicníochta seo anseo). Gníomhaíonn casadh na crankshaft oibriú na meicníochta dáilte gáis (chuige seo, úsáidtear crios nó tiomáint slabhra, a thuairiscítear in alt eile). Ós rud é go dtosaíonn an dáileoir ag obair i dteannta leis an camshaft go minic, bíonn a theagmhálacha dúnta gach re seach.
4. Giniúint srutha ardvoltais. Nuair a tharraingítear an scoradán (imíonn an leictreachas go tobann ar an bpríomhfhoirceannadh), imíonn an réimse maighnéadach go tobann. Ag an nóiméad seo, mar gheall ar an éifeacht ionduchtaithe, bíonn sruth le feiceáil sa foirceannadh tánaisteach leis an voltas atá riachtanach chun spréach a fhoirmiú sa choinneal. Braitheann an paraiméadar seo ar mhodhnú an chórais.
5. Dáileadh impulses. A luaithe a osclaítear an phríomhfhoirceannadh, déantar fuinneamh don líne ardvoltais (an sreang lár ón gcorna go dtí an dáileoir). Sa phróiseas rothlaithe an seafta dáileora, rothlaíonn a sleamhnán freisin. Dúnann sé an lúb le haghaidh coinneal ar leith. Tríd an sreang ardvoltais, téann an t-impulse isteach sa choinnleoir chomhfhreagrach láithreach.
6. Foirmiú Spark. Nuair a chuirtear sruth ardvoltais i bhfeidhm i gcroílár lár an phlocóid, spreagann an fad beag idir é agus an taobh-leictreoid splanc-stua. Adhaint an meascán breosla / aeir.
7. Carntha fuinnimh. Sa dara scoilt, osclaíonn na teagmhálaithe dáileora. Ag an nóiméad seo, tá ciorcad na foirceanta bunscoile dúnta. Cruthaítear réimse maighnéadach arís idir é agus an ciorcad tánaisteach. Oibríonn tuilleadh KSZ de réir an phrionsabail a thuairiscítear thuas.

Déan teagmháil le mífheidhmeanna an chórais adhainte

Mar sin, braitheann éifeachtúlacht an innill ní amháin ar an gcion ina measctar an breosla le haer agus ar am oscailte na comhlaí, ach freisin ar an nóiméad a chuirfear impulse i bhfeidhm ar na plocóidí spréach. Tá a fhios ag mórchuid na ngluaisteán téarma mar uainiú adhainte.

Gan dul isteach i sonraí, is é seo an nóiméad nuair a chuirtear an spréach i bhfeidhm le linn an stróc comhbhrúite a fhorghníomhú. Mar shampla, ar luasanna ard innill, mar gheall ar táimhe, is féidir leis an loine tosú ar stróc an stróc oibre a dhéanamh, agus ní raibh am ag an VTS a adhaint go fóill. Mar gheall ar an éifeacht seo, beidh luasghéarú an ghluaisteáin slaodach, agus féadfaidh madhmadh teacht san inneall, nó nuair a osclófar an comhla sceite, caithfear an meascán iar-dhó isteach san iomadúil sceite.

Is cinnte go mbeidh miondealuithe de gach cineál mar thoradh air seo. Chun é seo a sheachaint, tá rialtóir folúis sa chóras adhainte teagmhála a imoibríonn le brú an chos luasaire agus a athraíonn an SPL.

Má tá an SZ éagobhsaí, caillfidh an mótar cumhacht nó ní bheidh sé in ann oibriú ar chor ar bith. Seo na príomh lochtanna is féidir a bheith i modhnuithe teagmhála na gcóras.

Gan spréach ar choinnle

Imíonn an spréach i gcásanna den sórt sin:

• Tá briseadh sa sreang ísealvoltais déanta (ag dul ón gceallraí go dtí an corna) nó tá an teagmháil imithe de bharr ocsaídiúcháin;
• Cailliúint teagmhála idir an sleamhnán agus teagmhálacha an dáileora. Is minic a tharlaíonn sé seo mar gheall ar fhoirmiú taiscí carbóin orthu;
• Briseadh an chiorcaid ghearr (briseadh na castaí foirceannadh), teip an toilleora, cuma scoilteanna ar chlúdach an dáileora;
• Tá insliú sreanga ardvoltais briste;

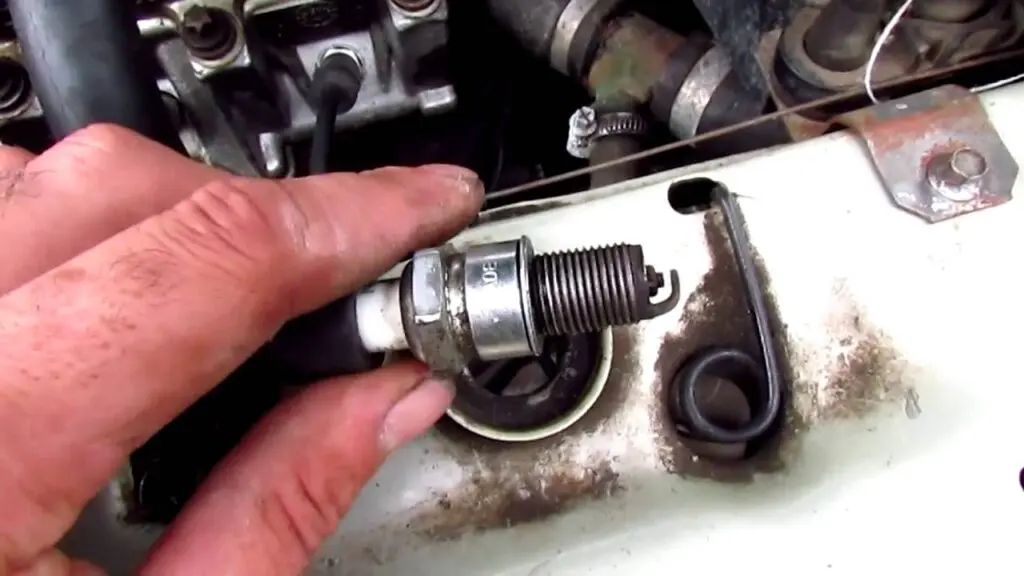

• Briseadh an choinnle féin.

Chun mífheidhmeanna a dhíchur, is gá sláine na gciorcad ardvoltais agus ísealvoltais a sheiceáil (cibé an bhfuil teagmháil idir na sreanga agus na teirminéil, má tá siad ar iarraidh, ansin an nasc a ghlanadh), chomh maith le hiniúchadh amhairc a dhéanamh ar na meicníochtaí. I bpróiseas na diagnóisice, déantar na bearnaí idir na teagmhálacha briste a choigeartú. Cuirtear míreanna nua in ionad earraí lochtacha.

Ós rud é go bhfuil impleachtaí an chórais á rialú ag gairis mheicniúla, tá mífheidhmeanna i bhfoirm taiscí carbóin nó ciorcad oscailte nádúrtha go leor, ós rud é go spreagann caitheamh nádúrtha roinnt codanna iad.

Ritheann an t-inneall ó am go chéile

Más rud é, sa chéad chás, nach ligfidh spréach ar na coinnle don mhótar tosú, ansin is féidir oibriú éagobhsaí an innill dócháin inmheánaigh a spreagadh trí mhífheidhmeanna i gciorcad leictreach ar leithligh (mar shampla, miondealú ar cheann amháin) de na sreanga pléascacha).

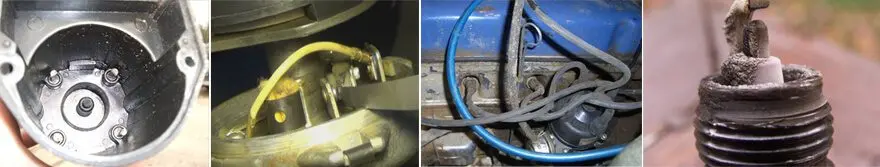

Seo cuid de na fadhbanna sa SZ a d’fhéadfadh a bheith ina gcúis le hoibriú éagobhsaí an aonaid:

• Briseadh coinneal;
• Bearna ró-mhór nó beag idir na leictreoidí breiseán spréach;
• Bearna mhícheart idir teagmhálacha scoradáin;
• Clúdach an dáileora nó pléasctha an rotor;
• Earráidí agus UOZ á shocrú.

Ag brath ar an gcineál miondealaithe, déantar iad a dhíchur tríd an UOZ ceart, bearnaí a shocrú agus cinn nua a chur in ionad na gcodanna briste.

Is éard atá i ndiagnóisic aon mhífheidhmeanna den chineál seo córais adhainte iniúchadh amhairc ar nóid uile an chiorcaid leictreach. Má bhriseann an corna síos, cuirtear ceann nua in ionad na coda seo. Is féidir a mhífheidhmeanna a bhrath trí sheiceáil an bhfuil na casanna á bhriseadh le ilmhéadar sa mhodh dhiailiú.

Ina theannta sin, molaimid féachaint ar athbhreithniú gairid físe ar an gcaoi a n-oibríonn an córas adhainte le dáileoir meicniúil:

Cad is dáileoir adhainte (dáileoir) ann agus conas a oibríonn sé?

Ceisteanna agus Freagraí:

Cén fáth go bhfuil an córas adhainte gan teagmháil níos fearr? Ós rud é nach bhfuil aon dáileoir agus scoradán sochorraithe ann, ní gá cothabháil a dhéanamh go minic ar na teagmhálacha sa chóras BC (coigeartú nó glanadh ó thaiscí carbóin). I gcóras den sórt sin, tús níos cobhsaí leis an inneall dócháin inmheánaigh.

Cad iad na córais adhainte atá ann? San iomlán, tá dhá chineál córais adhainte ann: teagmháil agus neamhtheagmháil. Sa chéad chás, tá dáileoir teagmhálaí ann. Sa dara cás, imríonn an lasc ról scoradáin (agus dáileoir).

Conas a oibríonn an córas adhainte leictreonach? I gcórais den sórt sin, déantar an t-impulse sparking agus an dáileadh srutha ardvoltais a rialú go leictreonach. Níl aon eilimintí meicniúla acu a théann i bhfeidhm ar dháileadh nó cur isteach na bíoga.
